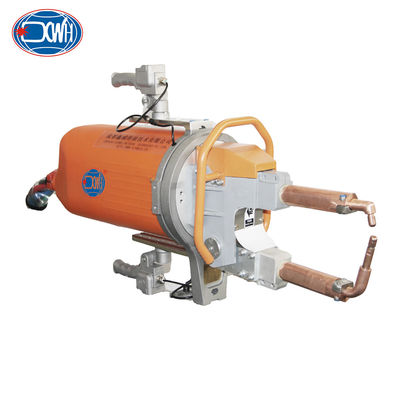

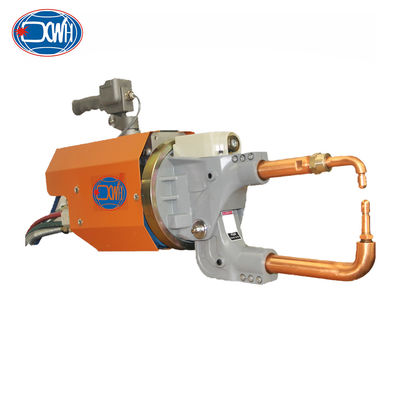

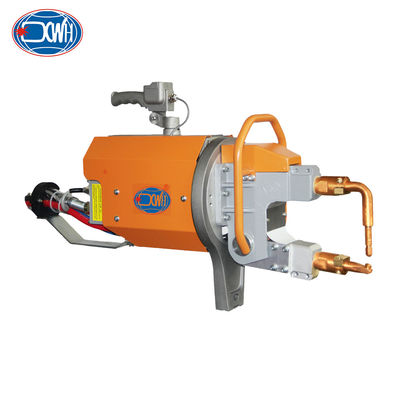

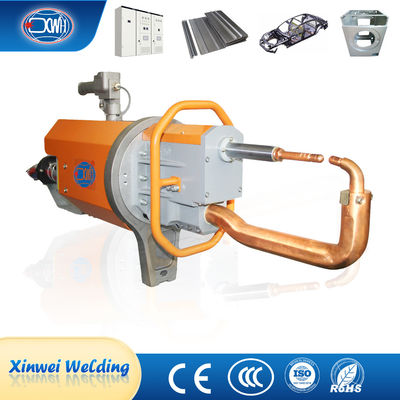

商品の詳細:
|
| Product Name: | Small Portable Welding Machine | Function: | Resistance Spot Welding |
|---|---|---|---|
| Machine type: | Handheld Portable | Application: | Automotive Industry |
| Feature: | High Efficiency | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | 証明: | Certification |
| ハイライト: | 自動車ステンレス鋼の点の溶接工,100KVA携帯用溶接機,380Vステンレス鋼の点の溶接工 |
||
製品説明
ポータブルスポット溶接機は,溶接トランスフォーマー,シリンダー,電磁弁,水とガスの配送器,回転リングと懸垂棒を統合したモジュール式設計を採用します.バランスシステム主電路は3相 AC 380V/50HZ入力を使用します.制御可能なシリコンを通過し トランスフォーマーへトランスフォーマーによって電圧が減少した後,二次出力は低電圧 (4.75-10V) と電極間の大きな電流 (12-20KA) です.トランスフォーマーの出力電流を調整するために制御可能なシリコンの導電角を調整する制御器は,溶接仕様の要件を満たすために.
| 商品/モデル | ユニット | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| 50 の電源 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| 最大短回路電流 | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| 2次解電電電圧 | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| 50Hz/60Hz の電圧 | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| 腕の間の距離 | MM | 120〜280 | 100〜300 | 120から128 | 100〜300 | 120〜280 | 100〜300 |
| 電極での最大強度 | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| 作業ストローク | MM | 15〜45 | 15 から 25 まで | 15〜45 | 15 から 25 まで | 15〜45 | 15 から 25 まで |
| マックス.ストローク | MM | 50〜120 | 60/100/140 | 50〜120 | 60/100/140 | 50〜120 | 60/100/140 |
| 腕の最大長さ | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| 圧縮空気供給 | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| 軽鋼板の最大厚さ | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| 500mmの腕で | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| 最大長さの腕を持つ | MM | 1.2+12 | 1.2+12 | 2+2 | 1.8+18 | 2.0+20 | 2.0+20 |
| 横線最大 | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| 冷却水圧低下 | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| 冷却水流量 | 1 / MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* 溶接腕の距離,角度,長さは顧客の要求に応じて作ることができます.
特徴:
1) 携帯型溶接機の溶接クランプは約80kgの重みで操作が簡単です.
2) 異なる溶接位置のニーズを満たすために,機器を自由に移動することができます. 操作が簡単です.
3) センサーケーブルは水用ケーブルで,スプリングバランサーで吊り下げられ,操作が簡単です.
4) 回転円盤の回転メカニズムは,回転に柔軟で耐久性があり,ほとんど磨きがないボールベアリングを採用しています.前と後ろのバランス調節装置とブレーキロック装置は,操作が簡単で迅速です安全で信頼できます
適用:
携帯スポット溶接機は,自動車製造,保守,家電,ドアと窓,農業,鉄鋼工業および他の金属加工産業.
一般的な構造
多電極アーム
使用と設置
画像
