商品の詳細:
|
| Product Name: | Portable Spot Welder | Function: | Metal Spot Welding Machine |
|---|---|---|---|
| Machine type: | Resistance Welding Machine | Application: | Car Manufacturing |
| Type: | Manual Spot Welding | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | 証明: | Certification |
| ハイライト: | 抵抗の点のアルミニウム移動式溶接工,携帯用アルミニウム移動式溶接工,60KVA携帯用溶接機 |
||
製品説明

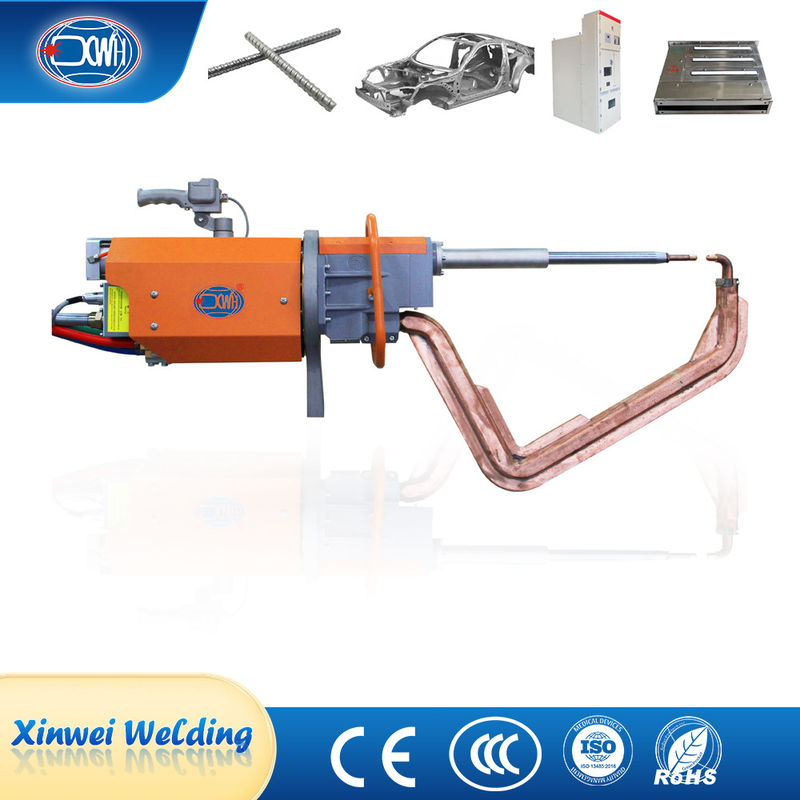

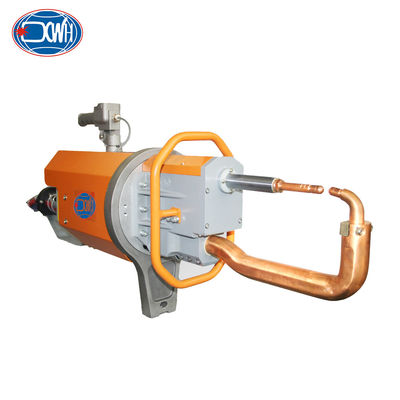

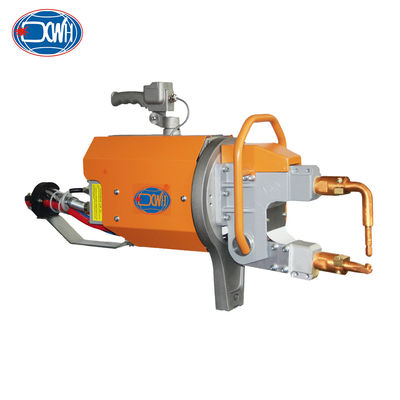

ポータブルスポット溶接機は,溶接トランスフォーマー,シリンダー,電磁弁,水とガス配送器,回転リングと懸垂棒,バランスシステム,制御ハンドル電気主回路は,制御器内の制御可能なシリコンを通って,そしてトランスフォーマーに供給される1相 AC 380V/50HZ入力を使用します.トランスフォーマーで減量された後電子は,電極間にある低電圧 (4.75-10V) と大電流 (12-20KA) で,二次出力となる.トランスフォーマーの出力電流を調整するために制御可能なシリコンの導電角を調整する制御器は,溶接仕様の要件を満たすために.
| 商品/モデル | ユニット | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| 50% の電源 | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| 最大短回路電流 | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| 2次解電電電圧 | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| 50Hz/60Hz の電圧 | V | 380 | 380 | 380 | 380 | 380 | 380 |
| 腕の間の距離 | MM | 168-288 年 | 100 | 168-328 年 | 100 | 168〜428 | 100 |
| 電極での最大強度 | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| 作業ストローク | MM | 15〜45 | 15 から 25 まで | 15〜45 | 15 から 25 まで | 15〜45 | 15 から 25 まで |
| 円筒の最大走行量 | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| 腕の最大長さ | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| 圧縮空気供給 | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| 軽鋼板の最大厚さ | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| 500mmの腕で | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| 最大長さの腕を持つ | MM | 1.2+12 | 1.2+12 | 2+2 | 1.8+18 | 2.0+20 | 2.0+20 |
| 横線最大 | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| 冷却水圧低下 | MPA | 0.2-0 だった3 | 0.2-0 だった3 | 0.2-0 だった3 | 0.2-0 だった3 | 0.2-0 だった3 | 0.2-0 だった3 |
| 冷却水流量 | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* 溶接腕の距離,角度,長さは顧客の要求に応じて作ることができます.
特徴:
1小さい,操作しやすく,省エネ/便利な操作と省エネ
2構造はコンパクトで,保守が容易/シンプルな構造と便利な保守/コンパクトな構造と友好的保守.
3携帯のスポット溶接機は,回転台がベアリングで構成されているので360°回転できます.
4最長の溶接腕は1300mm,最短は220mmです.
5身体構造は強く 損傷に耐える
適用:
携帯スポット溶接機は,自動車製造,保守,家電,ドアと窓,農業,鉄鋼工業および他の金属加工産業.
電気抵抗溶接の溶接原理
2つの柱状の電極の間を圧迫し,電気が加熱し,接点で溶け込み,ピングレットを形成します.その後,電源を切ります.溶接は固まり,圧力で結晶化して密度の高い溶接点を形成する.スポット・ウェルディングは,薄いプレート (ラップ) と鋼棒を溶接するのに適しています.自動車,航空機,電子機器,楽器および日常用品の生産に使用されています.
一般的な構造

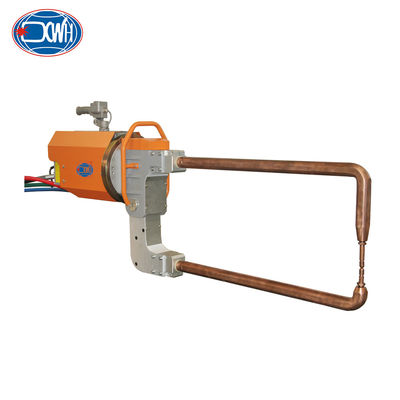

多電極アーム
使用と設置
画像
