商品の詳細:
|
| Product Name: | portable Resistance Welding Machine | Application: | Auto body spot welder |
|---|---|---|---|
| Function: | Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Easy Operation |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| ハイライト: | 放出抵抗点溶接機,パルス体抵抗点溶接機,カスタマイズされたポータブルスポット溶接機 |
||

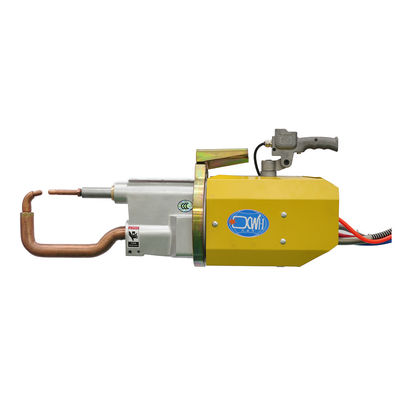

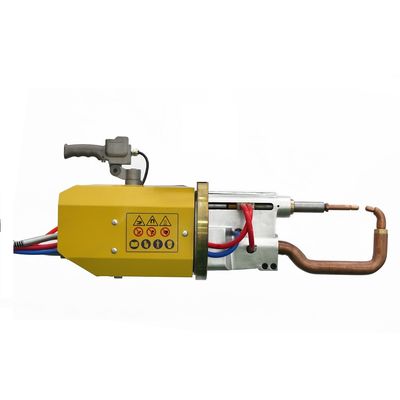

製品説明
ポータブルスポット溶接機は,溶接部品をラップジョイントに組み合わし,2つの柱状電極の間に圧迫する抵抗溶接方法を使用します.抵抗熱で溶解され 溶接接器を形成する.
| 商品/モデル | ユニット | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| 50% の電源 | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| 最大短回路電流 | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| 2次解電電電圧 | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| 50Hz/60Hz の電圧 | V | 380 | 380 | 380 | 380 | 380 | 380 |
| 腕の間の距離 | MM | 168-288 年 | 100 | 168-328 年 | 100 | 168〜428 | 100 |
| 電極での最大強度 | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| 作業ストローク | MM | 15〜45 | 15 から 25 まで | 15〜45 | 15 から 25 まで | 15〜45 | 15 から 25 まで |
| 円筒の最大走行量 | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| 腕の最大長さ | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| 圧縮空気供給 | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| 軽鋼板の最大厚さ | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| 500mmの腕で | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| 最大長さの腕を持つ | MM | 1.2+12 | 1.2+12 | 2+2 | 1.8+18 | 2.0+20 | 2.0+20 |
| 横線最大 | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| 冷却水圧低下 | MPA | 0.2-0 だった3 | 0.2-0 だった3 | 0.2-0 だった3 | 0.2-0 だった3 | 0.2-0 だった3 | 0.2-0 だった3 |
| 冷却水流量 | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* 溶接腕の距離,角度,長さは顧客の要求に応じて作ることができます.
特徴:
1. 軽量,操作しやすく,電力を節約する
2コンパクトな構造と容易なメンテナンス
3ターンテーブルは,ベアリングを装備し,360°回転
4. カスタマイズされた溶接タング,最も長い溶接腕は1300mmであり,最短は220mmです
5. 磨き零部件が少なく,コストが高い性能
作業原理
作業部品は,上下電極の間に圧力を加え,電力を供給し,抵抗溶接を施します.
溶接部品の抵抗が R (Ω) で,溶接電流は I (A) で,時間に対する電力は t (sec) で,次の式に従って:特定の抵抗値 R を持つ金属材料が一定の時間 t の間に通過する電流 I が抵抗により熱くなる金属抵抗電流は溶融した金属を熱するために使用され,その後金属は冷却され,結晶化され,圧力で接続されます.これは抵抗溶接と呼ばれます.
溶接腕は,カスタマイズすることができます
製品構造の概要
この系列の溶接機は,スプリングバランサーを通してトランスに懸掛されている自由の3度移動回転装置を装備,携帯の移動スポット溶接機です
溶接機は,横軸と横軸のスライドレールを通り,縦軸はスプリングバランサーを通り,横軸と横軸を移動することができる.ローバーベアリングとブームベアリングは,溶接機が横向方向と横向方向で水平線周りに回転することを認識. 溶接機は,吊りワイヤロープの助けで垂直線で回転します.
