商品の詳細:
|
| Product Name: | handy spot welding machine | Application: | Automobile Manufacturing |
|---|---|---|---|
| Feature: | Resistance Spot Welding Equipment | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | ||
| ハイライト: | 31KVAポータブル スポット溶接機,ポータブル スポット溶接機を製造する自動車,40KVA携帯用スポット溶接機械 |
||
製品説明
ポータブルスポット溶接機は,溶接を通過する電流によって発生する抵抗熱を圧力下での溶接のための熱源として使用する.主に薄板構造の低炭素鋼部品のスポット溶接に使用される.

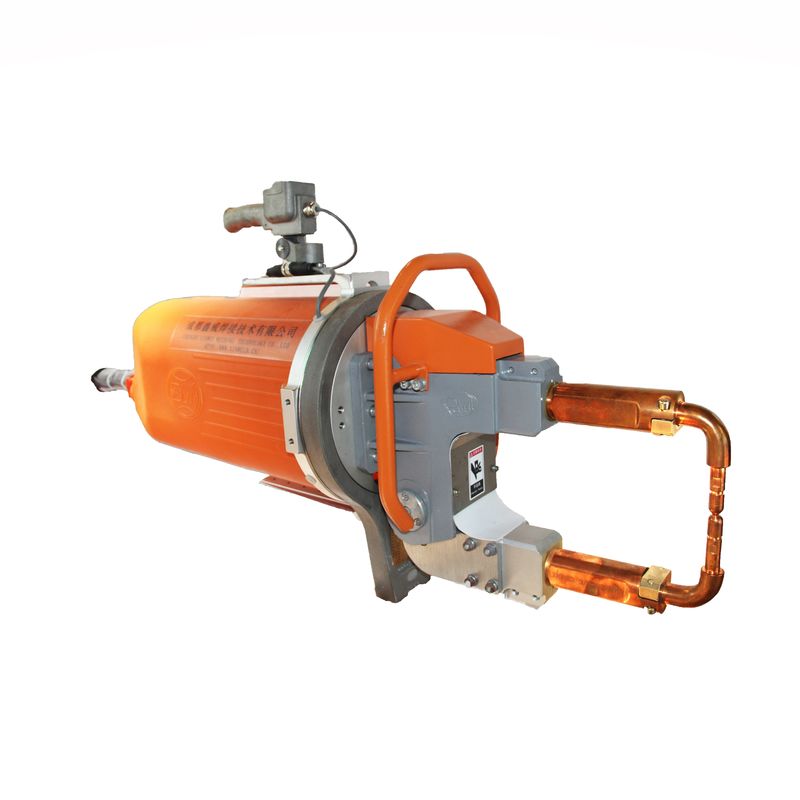

持ち運び可能なスポット溶接機は,一般的に空中に吊り上げられ,柔軟なケーブルで溶接タングに接続されます.ポータブルスポット溶接機の溶接タグは,様々な構造形から選択することができます移動が不便な大きな作業部件,複雑な形状の作業部件,または点溶接のために固定装置に貼り付けなければならない作業部品自動車車体のスポット溶接では,大きなシート金属箱のスポット溶接プロセスは幅広い用途があり,不可欠な溶接機器です.
| 商品/モデル | ユニット | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| 50% の電源 | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| 最大短回路電流 | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| 2次解電電電圧 | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| 50Hz/60Hz の電圧 | V | 380 | 380 | 380 | 380 | 380 | 380 |
| 腕の間の距離 | MM | 168-288 年 | 100 | 168-328 年 | 100 | 168〜428 | 100 |
| 電極での最大強度 | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| 作業ストローク | MM | 15〜45 | 15 から 25 まで | 15〜45 | 15 から 25 まで | 15〜45 | 15 から 25 まで |
| 円筒の最大走行量 | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| 腕の最大長さ | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| 圧縮空気供給 | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| 軽鋼板の最大厚さ | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| 500mmの腕で | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| 最大長さの腕を持つ | MM | 1.2+12 | 1.2+12 | 2+2 | 1.8+18 | 2.0+20 | 2.0+20 |
| 横線最大 | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| 冷却水圧低下 | MPA | 0.2-0 だった3 | 0.2-0 だった3 | 0.2-0 だった3 | 0.2-0 だった3 | 0.2-0 だった3 | 0.2-0 だった3 |
| 冷却水流量 | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* 溶接腕の距離,角度,長さは顧客の要求に応じて作ることができます.
特徴:
1. 軽量,操作しやすく,電力を節約します.
2最長の溶接腕は1300mm,最短は220mmです.
3接続された電源線,制御線,水入口パイプ,水出口パイプ,ガスパイプは均等に束ねられています.操作者の安全を完全に保護するために,トランスフォーマーとシリンダーの両側に保護プレートが提供されています.
4回転円盤の回転メカニズムは,回転に柔軟で耐久性があり,ほとんど磨きなく,潤滑を必要としない檻付きのボールベアリングを採用しています.前部と後部バランス調節装置とブレーキロック装置は操作が簡単です.迅速で安全で信頼できます
作業原理
作業部品は,上下電極の間に圧力を加え,電力を供給し,抵抗溶接を施します.
溶接部品の抵抗が R (Ω) で,溶接電流は I (A) で,時間に対する電力は t (sec) で,次の式に従って:特定の抵抗値 R を持つ金属材料が一定の時間 t の間に通過する電流 I が抵抗により熱くなる金属抵抗電流は溶融した金属を熱するために使用され,その後金属は冷却され,結晶化され,圧力で接続されます.これは抵抗溶接と呼ばれます.
溶接腕は,カスタマイズすることができます
製品構造の概要
熱帯電池,ガス回路 (圧縮) システム,水回路 (冷却) システム,熱帯電池,熱帯電池,熱帯電池,熱帯電池,抵抗溶接制御装置と運動装置溶接される作業部品の形状と溶接機械の動作条件に応じて,溶接タングは様々な構造形式を持っています.

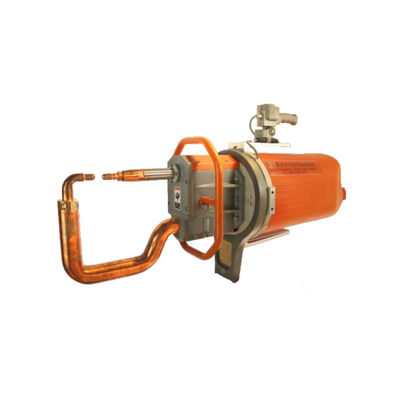

X型溶接機は水平平面またはほぼ水平平面での溶接に適しており,C型溶接機は垂直平面またはほぼ垂直平面での溶接に適しています.ウェルディングタングの形は,ユーザーの要求に応じて設計することができます.
詳細
使用と設置
製品使用
